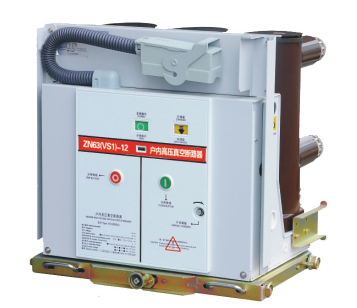

VS1真空斷路器是一種高效的配電線路保護產品，具有自動化程度高、開閉合閘口迅速、后期免維護等特點，是目前室外、室內用電場所第一首選斷路器產品。不過現在還有很多人對于安裝和調試都還不太清楚，為此組織了相關技術人員編寫了產品安裝和調試說明守則，為的是幫助廣大用戶能夠更好的使用VS1真空斷路器產品。

（1）VS1真空斷路器是空氣絕緣的戶內式開關設備元件，該斷路器符合GB1984、DL/T403及IEC60056等標準的規定。在正常使用條件下，只要在斷路器的技術參數范圍內，它就可以保證安全、可靠地運行于相應電壓等級的電網中。
（2）VS1真空斷路器可在工作電流范圍內進行頻繁的操作或多次開斷短路電流，機械壽命可高達30000次，滿容量短路電流開斷次數可達50次。適于重合閘操作并有極高的操作可靠性與使用壽命。還采用了立式的絕緣筒防御各種氣候的影響，且在維護和保養方面，通常僅需對操作機構做間接性的清掃或潤滑。

一、準備工作：

（1）準備好所需安裝工具

（2）VS1真空斷路器采用真空室填充惰性氣體方法阻隔電弧產生。真空室密封性能必須做的非常好，廠家出廠的時候會在真空室地盤，進氣口部位涂抹密封脂。

（3）斷路器內部元件精密，和空氣中的水分和氧氣接觸會發生化學反應，破壞元件性能，造成產品的使用壽命降低。所以我們要對所有密封面用干抹布擦干凈，涂上密封脂。

二、安裝工作：

安裝是否得當對后期的使用十分關鍵，如果用戶安裝不當就很可能會直接影響設備運行。

（1）VS1真空斷路器內部元部件較多，組裝精密，設備安裝在角度不大于5度水平地面，安裝面水平角度過于傾斜不利于設備運行的穩定，時間長了內部元件就有可能發生位移，進而影響斷路器的性能。

（2）分有序步驟安裝進行，真空斷路器部件分三部分，前、后、上。出廠時廠家已經將配件統一歸納標記好，用戶組裝的時候，采取先易后難策略，根據廠家說明書安裝前面、后面、上面部位安組裝。最后將三大部件用推桿連起來，螺絲緊固。

（3）三大部件結合點都有紅色十字標點標記，方便用戶快速安裝。如果出現圖紙說明和實際標記點不一致情況，以廠家實際標記部位為準

【注】VS1真空斷路器（極柱型）采用固體絕緣結構—集成固封極柱，實現了免維護。安裝形式可以是固定式，也可以抽出式，還可安裝于框架上使用。
