ZW32真空斷路器在電站自動化領域的運行分析
發布時間：2018/11/14

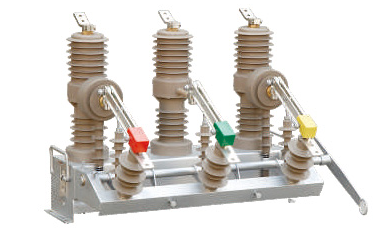

自1999年以來，ZW32真空斷路器是懸掛式結構，主要應用在GG1A柜無油化改造中。采用ZW32真空斷路器代替SN1010II型少油斷路器，原則上不更換操作機構，只對機構做相應調整。通過近幾年的運行實踐，在無油化改造中只更換斷路器不更換操作機構，機構的傳動部分做相應的改動后，配用真空斷路器，會存在以下缺陷：
（1）由于少油斷路器與真空斷路器的行程不同，需對機構的水平、垂直拉桿做相應改動，減少水平拉桿的轉動角度，縮小垂直拉桿的長度，以滿足真空斷路器行程。真空斷路器行程很小，在舊機構上進行上述改動，其精度很難掌握，稍有偏差即會引起斷路器拒動。
（2）水平拉桿轉角改變后，輔助開關需做相應調整。但原輔助開關是根據原水平拉桿的轉角設計的，因此調整起來非常困難，極易出現不到位或過位進入死點的現象，輔助開關不能可靠轉換，影響到斷路器的動作和“三遙”的準確性。2001年侯家廟545開關拒動，輔助開關轉換不到位，造成主變跳閘事故足以證明這一點。
（3）由于原機構已使用一定時間，機構本身也存在磨損等缺陷。
由于上述3種原因，建議更換侯家廟現有機構，今后對GG1A型開關柜進行無油化改造的同時，對其機構做更換處理，并加強對輔助開關的檢修，確保10kV母線的供電可靠性和安全性。
