ZW7真空斷路器適用領域與技術特點探討
發布時間：2018/11/14
一、ZW7真空斷路器的適用領域：
（1）ZW7戶外真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。

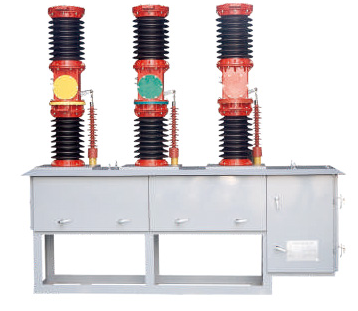

（2）ZW7－40.5系列戶外真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安裝維護方便等優點。
二、ZW7真空斷路器的技術特點探討：
1、根據數據統計顯示，我國的ZW7真空斷路器_ZW8真空斷路器已占中壓開關的99.39%，而高壓真空斷路器也在72.5~126kV等級不斷研制出新品，在現在已有投運。真空斷路器在中壓領域已占絕對優勢，而在高壓領域也已暫露頭角，其發展前景非常不錯。現在許多國家和公司在研發高壓真空斷路器，有的產品已經投運多年，如日本、韓國、美國、德國、俄羅斯等。
2、值得一提的是我國有兩家高壓開關主流廠家最新開發出瓷柱式ZW7真空斷路器,如2010年西電公司成功完成的國家科技部項目126kV真空斷路器，并通過國家科技部驗收。該產品的滅弧室采用縱磁場線圈結構，使用具有高開斷能力和良好抗熔焊性的銅鉻觸頭材料。該配套開發的真空滅弧室是國內首家完成的具有完全知識產權的產品，其技術水平處于國際先進水平。
3、在研發ZW7真空斷路器中需要解決的技術問題有：高電壓真空絕緣、大電流真空開斷、額定電流與溫升、機械特性、真空滅弧室外絕緣及容性電流開斷、小感性電流開斷等。這些技術問題的解決，促進了真空斷路器技術的進步，然而ZW7真空斷路器的發展方興未艾，尚需大力開展研究工作。
