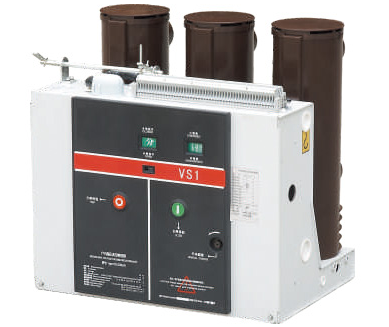

VS1真空斷路器特點如下所述：

（1）可在工作電流范圍內進行頻繁的操作或多次開斷短路電流，機械壽命可高達30,000次，滿容量短路電流開斷次數可達50次。 　　

（2）適于重合閘操作并有極高的操作可靠性與使用壽命。 　　

（3）采用了立式的絕緣筒防御各種氣候的影響;且在維護和保養方面，通常僅需對操作機構做間或性的清掃或潤滑。

（4）采用了固體絕緣結構—集成固封極柱，實現了免維護。 　　

（5）在開關柜內的安裝形式既可以是固定式，也可以是可抽出式的，還可安裝于框架上使用。

1.VS1真空斷路器主體結構：

真空斷路器的主題部分設置在由環氧樹脂采用APG工藝澆注而成的絕緣筒內，這種結構能有效地防止包括外力沖擊，污穢環境等外部因素對真空滅弧室的影響。斷路器主體安裝在斷路器框架的前部，與永磁操動機構連接成一個整體。還有獨特設計的合閘緩沖裝置，是直接安裝在上進線端上方，能有效地吸收合閘后的剩余功，真正實現了合閘無彈跳。

2.VS1真空斷路器中的防誤聯鎖：

真空斷路器合閘操作完成后，輔助開關的位置切換，將合閘回路斷開。在斷路器未分閘時，無法對斷路器進行第二次合閘操作。手車式斷路器在未到達試驗位置時，底盤車內位置開關接點未閉合，無法對斷路器進行合閘操作。手車式斷路器在試驗位置或工作位置合閘后，斷路器主軸拐臂壓住底盤車聯鎖彎板，使聯鎖彎板扣住搖進絲杠，手車將無法移動，防止在合閘狀態下推進或拉出負荷區。
