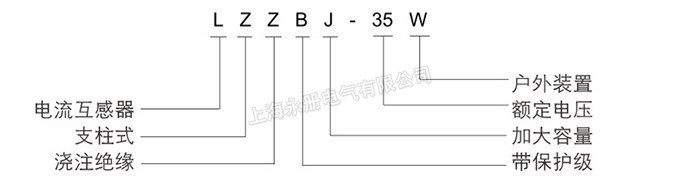

型號及含義

概述

該型電流互感器為環氧澆注全封閉支柱式產品.系戶外裝量.適用于領定頻率為50HZ、電壓等級為35kV及以下的電力系統中作電能計量、電流測量和繼電保護之用。本產品符合IEC44-1:1996

及GB1208-2006《電流互感器》標準。

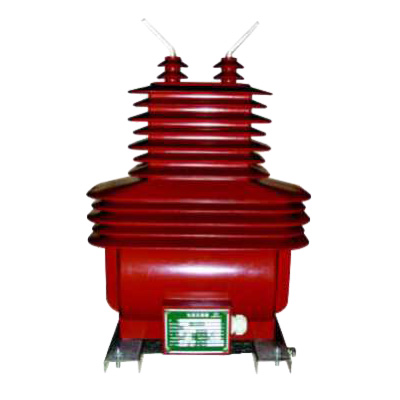

結構簡介

本產品為支柱式結構.采用戶外專用環氧樹脂(進口瑞士Ciba CW5837)澆注成形，具有耐電弧、耐紫外線、耐老化、防污穢、壽命長等特點。產品具有高動、熱穩定性，且技術性能優良、絕緣可靠，更適合我國電力事業快速發展的需要。

產品分雙二次繞組和三個二次繞組兩種類型，可根據"要將計量、監測和繼電保護主功能集于一體，又相互分開，互不干擾，使用更為方恒、安全。在二次捕子側有兩個出線孔，禁有收緊螺母，接好二次出線后，收緊螺母，起緊面作用。銘牌板下有防水膠墊，因而產品真正適用于戶外。

使用環境條件

◆ 環鏡溫度:最高+40℃，最低-25"C;曰平均不能超過30℃;

◆ 海拔高度不超過1000m;

◆ 大氣中無嚴重影響互感器絕緣的污穢及浸蝕和爆炸性介質；

◆ 污穢等級IV級。

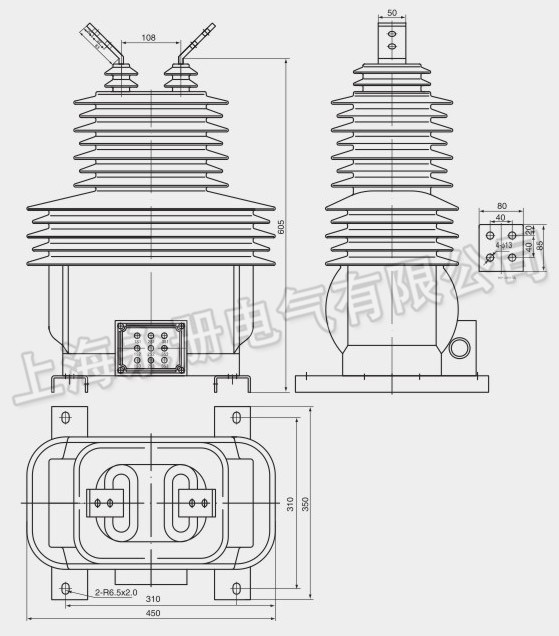

外形及安裝尺寸圖
